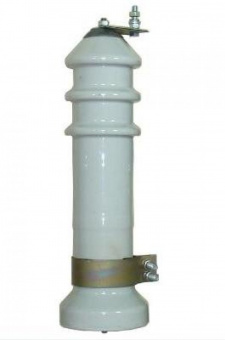

Грозоразрядник РВО-10 У1

Разрядники РВО-10 У1 предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования в сетях переменного тока частотой 50 Гц напряжением 10 кВ. Разрядники РВО-10 У1 изготавливаются для сетей с любой системой заземления нейтрали.

Разрядник вентильный РВО-10 представляет собой защитный аппарат опорно-подвесного исполнения, содержащий последовательно соединенные искровые промежутки и резисторы, заключенные в герметичный фарфоровый корпус, надежно защищающий внутренние элементы разрядника от воздействия внешней среды в течение всего срока эксплуатации.

Защитное действие разрядника обусловлено нелинейной вольтамперной характеристикой резистора, а именно резким уменьшением его сопротивления при импульсных перенапряжениях. Поэтому при появлении опасного для изоляции электрооборудования импульсе перенапряжения через разрядник протекает значительный импульсный ток, а напряжение сети снижается до уровня, безопасного для изоляции защищаемого оборудования.

Класс напряжения сети    кВ - 10
Наибольшее длительно допустимое рабочее напряжение, Uнр    кВдейств. - 12,7
Пробивное напряжение в сухом состоянии и под дождем, min/max    кВ    -  26/30,5
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, не более    кВ     -  48
Остающееся напряжение, при грозовом импульсе тока 8/20 мкс с амплитудой, не более:
3000    A    43
5000    A    45
Токовая пропускная способность (количество воздействий):
при импульсе тока длительностью 16/40 мкс амплитудой 5 кА    раз    20
при импульсе тока длительностью 2000 мкс амплитудой 75 А    раз    20
Длина пути утечки внешней изоляции разрядника, не менее    см    36
Ток утечки    -  мкА    6
Допустимое тяжение проводов, не менее    H - 300
Высота разрядника, не более    мм    -  411
Масса разрядника, не более    кг    -  4,2
